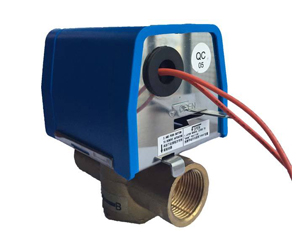

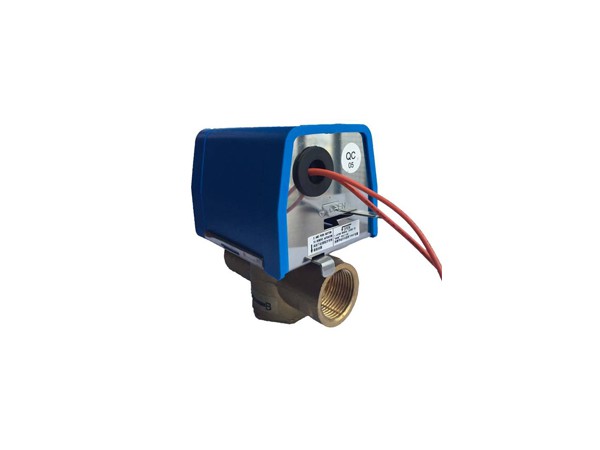

江森VLC2200GC-C电动二通阀
|
型号 |
口径 |
规格 |
KV（Cv） |
关闭压力 |
重量（g） |
尺寸（mm） |
||
|
A |
B |
C |
||||||
|
VLC2200FC-C |
DN15 |
二通阀 |
1.7（2.0） |
0.45mpa（65PSI） |
700 |
70 |
106 |
91 |
|
VLC2200FC-C |
DN20 |
2.2（2.5） |
0.35Mpa（50PSI） |
850 |
87 |
106 |
99 |
|
|
VLC2200GC-C |
DN25 |
3.0（3.5） |
0.2Mpa（30PSI） |
1000 |
95.5 |
112 |
103 |
|
|
VLC2200HC-C |
DN15 |
1.7（2.0） |
0.45MPa（65PSI） |
750 |
70 |
115 |
91 |
|
|
VLC2200FC-C |
DN20 |
三通阀 |
2.6（3.0） |
0.35MPa（50PSI） |
900 |
87 |
120 |
99 |
|
VLC2200GC-C |
DN25 |
3.4（4.0） |
0.2mpa（30PSI） |
1050 |
95.5 |
128 |
103 |
|
|
介质 |
冷热水 |
|
介质温度 |
0-94℃ |
|
工作环境温度 |
0-50℃ |
|
额定压力 |
PN20 |
|
工作压力 |
300psi/2.0MPa |
|
电压 |
220±10％VAC,50/60HZ |
|
操作时间 |
打开＜18秒，关闭＜8秒 |
|
操作 |
弹簧复位：常闭 |
警告：安装拆卸时请确认电源关闭。
1.当安装常闭型驱动器时，必须先把手动操作杆扳到开处。
2.当第一次使用时，手动操纵杆会转移至自动位置上。
3.VLC2200系列电动阀是全封闭式系统设计。不建议在开放式系统使用。
4.VLC2200系列电动阀是为全封闭式系统设计。不建议在开放式系统使用。在开放式系统里，过多的氧气及氯气溶解会浸.蚀阀体材料，形成过早的损坏。
