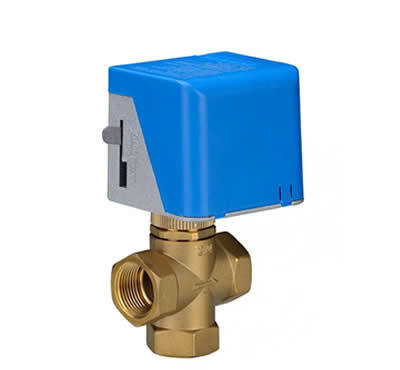

江森电动三通调节阀
产品概述：
江森电动三通调节阀此系列的阀门为平衡式冷热水二通和三通阀,应用于空调系统。阀体采用铸造黄铜材料,并提供黄铜阀芯及不锈钢阀杆,采用内螺纹连接与对应的驱动器配套使用.可根据控制器的要求调节冷热水的流量。
安装注意事项：
1.按阀体显示的流动方向安装
2.阀门安装前要保证管道清洁，没有焊接时留下的氧化皮，金属片等其他杂物。
3.管道与阀体相连接时，必须完全吻合,并不受震动
4.用高温流体作业的工厂，安装时应使用伸缩接头,以避免管道膨胀,挤压阀体
5.驱动器垂直安装在阀体上时，应避免驱动器装在阀体的下面。
6.需留足够的空间以便日常维护,（如从阀体上拆卸驱动器；）
7.阀体不能安装在易爆及环境温度高于65℃或不低于2℃的环境中，也不能置于蒸汽、水力喷射或滴漏处
|
型号 |
规格 |
流量系数 |
行程 |
关闭压差 |
主要尺寸 |
|
|
DN25 |
10 |
19 |
1400 |
110 |
265 |
|
|
VA7200 |
DN32 |
16 |
22 |
800 |
120 |
270 |
|
DN40 |
25 |
22 |
500 |
130 |
275 |
|
|
DN50 |
40 |
22 |
400 |
145 |
285 |
|
